Вычислительные комплексы и сети. Лекции

Как правило, ни один стек протоколов, кроме OSI не имеет семи уровней. Межсетевое взаимодействие осуществляется на трех, четырех уровнях:

1)      физический и канальный (сетевой адаптер)

2)      сетевой уровень (маршрутизатор),

3)      транспортный (программная реализация передача данных)

4)      уровень сетевой службы (сеансовое представление сетевой)

2. Распределение протоколов по элементам сети: как правило полный стек протокола реализован только на конечных узлах. Для продвижения данных по сети достаточно опций протоколов трех нижних уровней.

[28.09.2006][Лекция 4]

Примеры вычислительных сетей

В общем случае сеть состоит из:

• терминального оборудования (пользовательского)

• сетей доступа
• магистральной сети
• информационных центров

Информационные центры (провайдеры услуг), серверы служб хранят и обрабатывают информацию двух основных типов:

1)      для конечных пользователей;

2)      по управлению предоставления услуг.

Основная задача – концентрация распределенных информационных потоков.

Сеть доступа и магистральная сеть строится на основе коммутаторов, имеющих несколько портов, по которым они соединяются друг другом. Коммутаторы их различны. Коммутаторы соединяются друг с другом через АПД (аппаратура передачи данных) по линиям (каналам связи). Иногда соединения сети доступа с магистральной сетью называются линиями привязки. В качестве коммутаторов магистральной сети могут использоваться АТС, которые осуществляют коммутацию каналов связи. (PBX – private branch exchange).

Терминальное оборудование может включать отдельные составные или автономные локальные сети,  удаленные терминалы (специализированные датчики), либо персональные ЭВМ. Информационные центры могут быть построены на ЭВМ различных типов (Мейнфреймы, мини ЭВМ).

Обобщенные структуры сети

1) Корпоративные сети включает как локальные, так и глобальные сети ЭВМ. Структура корпоративных сетей в общем случае соответствует обобщенной структуре, в частном случае корпоративная сеть может быть  в пределах одной организации (здания). В этом случае она состоит из отдельных локальных сетей. Локальная сеть здания называется сетью Кампуса.

Пример. Сети Кампуса

Главной особенностью этих сетей являются то, что они объединяют множество сетей отделов одного предприятия в пределах одного задания или в пределах одной территории, покрывающей площадь в несколько квадратных километров.

Пример. Корпоративная сеть.

Сеть Интернет (мета сеть) состоит из большого числа различных сетей, выполняющих единый набор услуг. Каждая входящая в интернет сеть управляется оператором поставщиком услуг (Интернет сервис провайдер (ISP)), является сетью с децентрализованным управлением, т.е. единый центр управления сетью отсутствует, имеются некоторые орг. комитеты, отвечающие за политику и поддержку управления. Для включения нового ISP заключается соглашение с одним из существующих ISP, после чего его пользователи получают доступ к Интернету. В общем случае ответственного за доставку информации не существует.

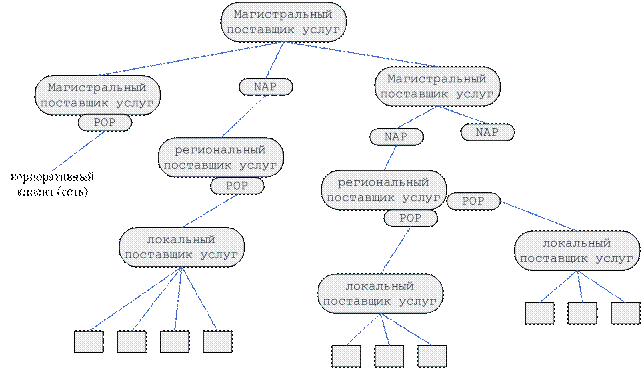

Структура Интернета:

Магистральный поставщик услуг обладает транспортными магистралями, которые покрывают крупные регионы и страны.

Региональные поставщики услуг  оказывают услуги в рамках отдельного региона в зависимости от административного деления территории, на которой они находятся.

Локальные поставщики услуг предоставляют услуги в рамках города или района.

Связь между поставщиками строится на основе соглашений, (peer-to-peer communication), пиринговое соглашение. Для связи меду операторами существуют центры обмена или IX
