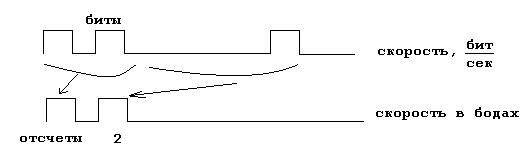

Количество символов, переданных за секунду в канал связи измеряется в бодах.

Пример.

В качестве символа используется несколько информационных битов.

Пример.

1)      Символ состоит из 2х состояний:

0 – 2В

1 – 4В

Количество битов на бод – 1.

 (бит/сек)

2)      Символ состоит из 4 состояний:

00 – 0,1В

01 – 0,25В

10 – 0,5В

11 – 0,75В

3)      Символ состоит из 16ти состояний:

0000

0001

0010

…

Модемы используют комбинированные методы передачи битов в одном боде. При квадратурной фазовой модуляции комбинируются фаза и амплитуда.

Пример. 16 состояний = 8 амплитуда + 8 фаза

QPSC (Quadrature Phase Shift Coding)

Реально еще используется амплитудная модуляция QAM (Quadrature Amplitude Modulation).

На практике реально используется:

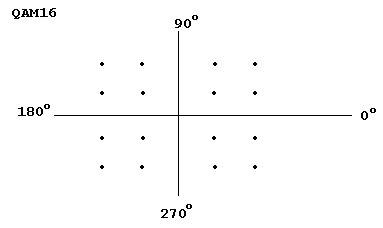

QAM16:

=2400,

=9600

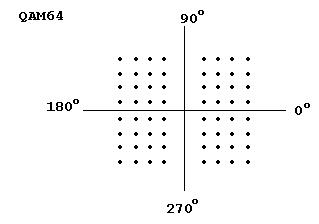

QAM64:

=2400,

=19200

Диаграммы, позволяющие комбинировать амплитуду и фазу, называются амплитудно-фазовыми диаграммами (диаграммы созвездий).

У каждой скорости модема есть своя диаграмма.

Модемы могут использоваться с модемами, которые имеют такую же диаграмму. Хотя есть модемы, которые имитируют любую диаграмму.

В общем случае, чем больше точек на диаграмме, тем больше вероятность ошибки. Для этого были разработаны методы коррекции ошибок, в состав каждого отсчета включают т.н. биты коррекции.

Протокол V.32 имеет 32 точки на диаграмме. Для передачи 4 бит/символ и 1 контрольного бита. На линии 2400 бод позволяет достичь скорости передачи 9600 бит/сек с коррекцией ошибок.

V.32 bis: 128 точке на диаграмме. 6 битов и 1 контрольный разряд на отсчет, 2400

 14440.

V.34: 12 битов и 1 контрольный разряд на отсчет 2400

28800.

V.34 bis: 14 битов на символ. 2400

33600 бит/сек.

33600 бит/сек – предельная скорость для данной линии при соединении точка-точка.
