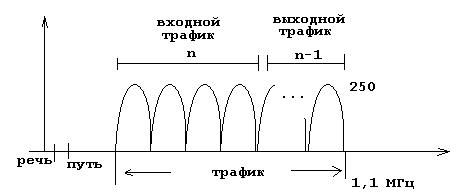

Стандарт ADSL: ANSI T1.413, ITU G892.1
В каждом канале используется схема модуляции V.34 на скорости 4000 бод.
Данные передаются с помощью метода модуляции QAV 15 битов на отсчет на линии 4000 бод.
Пример. 224 канала ADSL 15 бит/отсчет, 4000 бод.
Скорость суммарная =
Мбит/сек
На практике, не больше 8 Мбит/сек (участвуют не все каналы).
[12.10.2006][Лекция 6]

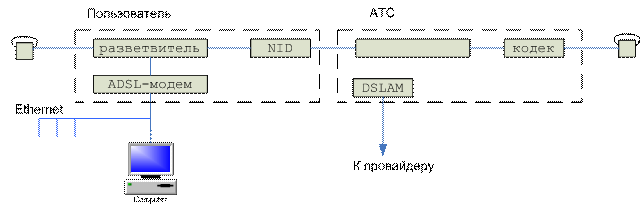

Организация связи по ADSL следующая:
В помещении у абонента устанавливается NID (Network Interface Device) – устройство сопряжения с сетью. Разветвитель (может находиться в NID) – аналоговый фильтр отделяет полосу POT 0-4кГц от каналов передачи данных. Сигналы полосы POT идут на телефон, сигналы передачи данных на ADSL-модель (коммутационный процессор). ADSL-модем может подключаться по сетевому адаптеру или через USB. Как правило, может работать на 250 разных частотах QAM-модуляций одновременно. На противоположном конце разветвитель также отделяет голосовую составляющую сигнала. Сигналы передачи данных направляются в мультиплексор доступа DSL (Digital Subscriber Line Access мультиплексор). В его состав входит ADSL-модем, как и у абонента. Передает принятые пакеты провайдеру.
Принципы организации связи на магистральных линиях.
Для передачи используется уплотнение различных типов. Существует несколько схем передачи большого количества разговоров по одному кабелю:
- с помощью так называемого частотного уплотнения – FDM-метод (Frequency Divisor (?) Multiplexing) В этом случае частотный спектр делится на логические каналы с полосой df. Каждый пользователь получает свой канал.
- временное уплотнение – TDM-метод (Time DM), В этом случае пользователи по очереди пользуются одним и тем же каналом. Каждому на короткий интервал времени предоставляется этот канал.

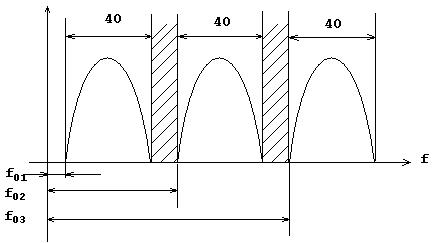

Частотное уплотнение
При частотном уплотнении нескольких речевых каналов каждый канал повышается по частоте.
После этого их можно суммировать, так как каждый канал сдвинут в свою область спектра.
При этом между каналами образуется так называемая защитная полоса.
Наиболее распространенное FDM – 12 речевых каналов с полосой 4000 Гц. Она уплотняется в диапазоне 60-108 кГц. 12 каналов образуют так называемую базовую группу. Для выделенных линий может быть 60 каналов, то есть 5*12 групп, так называемая супергруппа.
Между АТС сигналы передаются в соответствии со стандартами.
IT – 5 супергрупп.
Bell System – 10 супергрупп.
Возможна передача в одном кабеле АТС-АТС 230000 речевых каналов. Это зависит от количества проводов в канале и т.д.

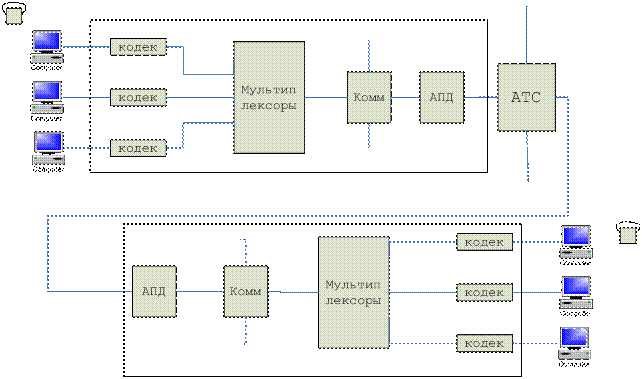

Временное уплотнение
Используется в магистральных линиях для передачи аналоговых сигналов и данных в цифровом виде.
Аналоговые сигналы преобразуются в цифровой вид кодеком.
АПД – аппаратура передачи данных.
АТС – другая АТС.
Частота отсчётов кодеков называется частотой дискретизации.
