Вычислительные комплексы и сети. Лекции

Гигабитный Ethernet

Соответствует стандарту 802.3z.

Основная задача – увеличить скорость 802.3u в 10 раз, сохранив параметры для совместимости со старым протоколом. Гигабитная сеть Ethernet строится по принципу точка-точка. В этой сети не применятся моноканал. Основная идея – к одному кабелю подключается 2 устройства. Гигабитный Ethernet может работать в 2х режимах – дуплекс и полудуплекс. Нормальным считается дуплекс. При этом трафик идет в 2х направлениях. Трафик всех линий буферизуется.

Передача происходит даже в том случае, если одновременно передает станция на коммутатор и коммутатор на станцию. CSMA/CD не применяется. Коммутаторы автоматически выбирают скорость обмена.

Полудуплекс применяется, если используются концентраторы (хабы).

Хаб не буферизует входящие кадры. В этом режиме возможны коллизии, поэтому применяется CSM/CD.

Коммутатор дороже, а хаб дешевле, но производительность ниже, поэтому установка хабов в гигабитных Ethernet не оправдывает себя. Поддерживаются витые пары и оптоволокно.

Один из вариантов – до станции проложено 4 витые пары, вместо Манчестерского кодирования применяется 8В/10В, каждый байт кодируется 10-ю битами. Параллельно могут передаваться данные по четырем витым парам одновременно.

10-гигабитный Ethernet. (IEEE 802.3ae)

Управление логическим соединением, протокол LLC

В общем случае протокол дэйтаграмного вида (без установления соединения).

Чтобы не делать для каждого протокола свой протокол сетевого уровня, соответствующий каждому 802.3 стандарту разработан протокол LLC, который связывает различия между 802.x и передает сетевому уровню.

LLC основан на протоколе HDLC. Сетевой уровень передает пакет LLC в определенном порядке. LLC добавляет к нему свой заголовок, содержащий порядковый номер, и номер подтверждения, затем эти данные помещаются в поле данных кадра 802.х, который передается в физическую среду.

На приемном конце происходит обратный процесс. Протокол LLC предоставляет 3 варианта сервиса: дэйтаграмный, дэйтаграмный с подтверждением, ориентированный на соединение. В заголовке используются 3 поля: исходная точка доступа, целевая точка доступа, контрольное поле.

Точка доступа – с какого процесса пришел кадр, и какому процессу его надо доставить (аналог поля). Тип в DIX.

Контрольное поле – порядковые номера и номера ACK в случае, когда устанавливается соединения на уровне передачи данных.

Некоторые ЛВС могут быть объединены с помощью специальных устройств, называемых мостами. Мосты работают на канальном уровне. Они просматривают адреса и осуществляют элементарную маршрутизацию, не исследуя сами данные.

Пример: рассмотрим работу моста на примере соединения двух ЛВС: 802.11 и 802.3.

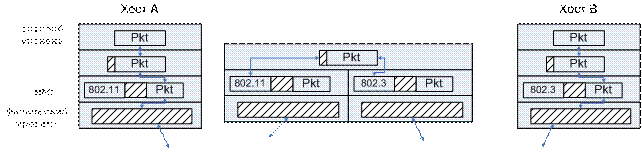

Хост А ЛВС 802.11 передает данные на хост В ЛВС 802.3. Пакет сетевого уровня передается на уровень LLC и получает заголовок этого уровня. После этого он передается на уровень МАС и к нему добавляется заголовок 802.11. Кадр передается в эфир и улавливается базовой станцией. Базовая станция определяет, что кадр должен быть передан в мост (в ЛВС подключенной к нему). Кадр достигает моста. На уровне МАС от кадра отрезается заголовок 802.11 и передается уровню LLC моста. Далее к нему присоединяется уровень LLC 802.3 и он передается на физический уровень и через физическую среду попадает на Хост В. Кажется что очень все просто.

Трудности:

1. Объединяемые ЛВС имеют различные форматы кадров (доле Длительность в 802.3u
